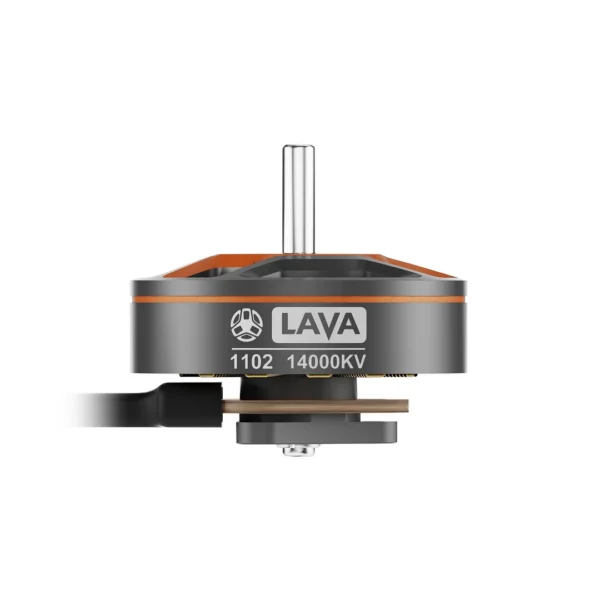

BetaFPV LAVA Series 1102 – 14000KV harjavaba mootor 22 mm juhtmetega

BetaFPV LAVA Series 1102 Brushless Motor 14000KV on väikestele 2S FPV-droonidele mõeldud harjavaba mootor, mis sobib Pavo Pico II mootori asendamiseks või ühilduva drooni ehitamiseks. Tootekoodiga 01050022_1 variant on varustatud 22 mm juhtmetega ning müügil ühe mootorina. Nimetuses olev 22 mm tähistab juhtmete pikkust, mitte mootori läbimõõtu.

14000KV ja 2S toide

Mootori pöörlemiskiiruse konstant on 14000KV ning tootja määratud toitekonfiguratsioon 2S. Maksimaalne võimsus on tootja andmetel 84,1 W ja maksimaalne voolutugevus 10,51 A. Need näitajad aitavad valida sobiva elektroonilise kiirusregulaatori ja toitesüsteemi; komponentide sobivust tuleb hinnata koos kasutatava propelleriga.

LAVA-seeria konstruktsioonis kasutatakse optimeeritud magnetahelat ja suurema täiteteguriga mähist. Nende lahenduste eesmärk on parandada mootori tõhusust ja jõudlust kompaktsetes whoop-droonides. Mootori tegelik tõukejõud ja energiakulu sõltuvad propellerist ning drooni konfiguratsioonist.

22 mm juhtmed ja 3,4 g kaal

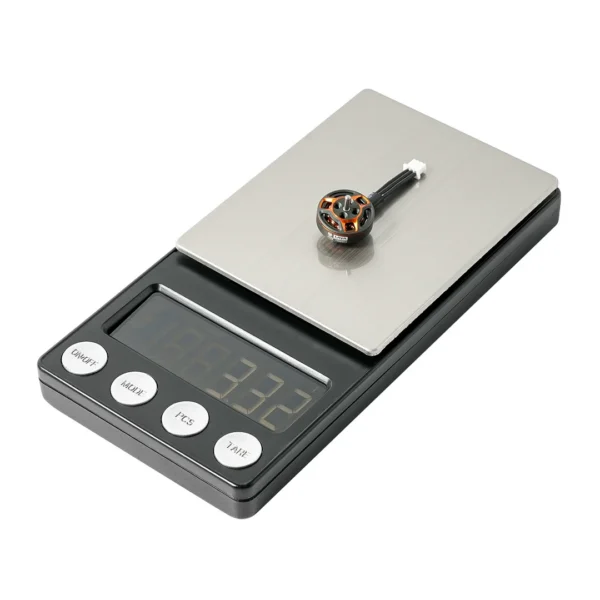

Selle variandi kaal on 3,4 ± 0,1 g. Mootoril on 28 AWG juhtmed pikkusega 22 mm ja JST1.25-3Pin pistik. Enne paigaldamist tuleb kontrollida, et juhtmed ulatuksid mootoripistikuni ning ühendus vastaks kasutatavale lennukontrollerile või kiirusregulaatorile.

Võll ja propelleri kinnitusvõimalused

Võlli läbimõõt on 1,5 mm ja pikkus 5 mm. Lisaks on mootoril neli M2 propelleri kinnitusava, mis paiknevad ühtlaselt 5 mm läbimõõduga ringil. Tootja tähistab seda mõõtu kujul 4 × M2 EQS ø5. Propelleri valimisel tuleb arvestada nii võlliava ja kinnituse sobivust kui ka propelleri läbimõõdule jäävat ruumi raamis.

Mootori raamikinnitus koosneb kolmest M1,4 kruviavast, mis paiknevad ühtlaselt 6,6 mm läbimõõduga ringil. Selle kinnituse tootjatähis on 3 × M1.4 EQS ø6.6. Mootori ja propelleri kinnitusmõõdud on erinevad ning neid tuleb sobivate osade valimisel eraldi kontrollida.

Sobivus Pavo Pico II ja Pavo Femto konfiguratsioonidele

BetaFPV nimetab LAVA 1102 14000KV mootorit Pavo Pico II soovitatud komponentide hulgas ning kasutab sellel droonil GF 45 mm kolmelabalisi propellereid. Mootori enda tootelehel on kasutusmudelina nimetatud ka Pavo Femto ning soovitatud 1,5 mm võllile mõeldud Gemfan 1611 ja Gemfan 1608 kolmelabalisi propellereid. Propeller tuleb valida konkreetse raami ja konfiguratsiooni järgi.

Tootja soovitatud elektroonika hulka kuulub F4 2-3S 20A AIO FC ning akudena on nimetatud LAVA 2S 450 mAh ja 550 mAh mudeleid. Kontrolleri laiem toitepingevahemik ei muuda mootori enda 2S toitenõuet.

Üks mootor koos kinnituskruvidega

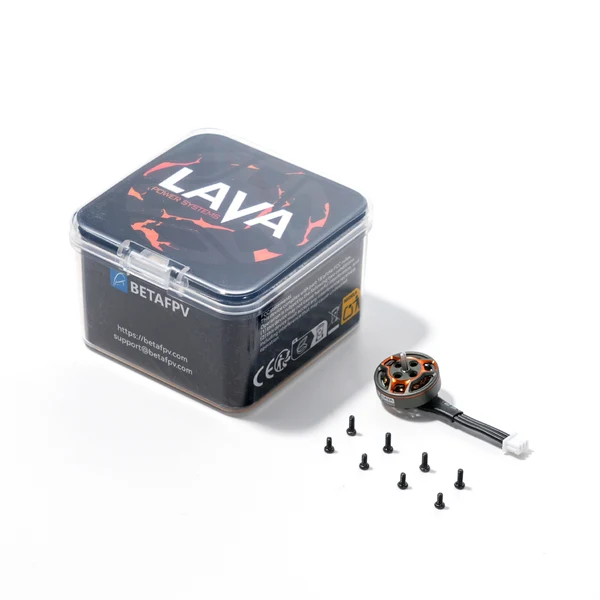

Komplekt sisaldab ühte LAVA Series 1102 14000KV mootorit, nelja M1,4 × 3 ristpeakruvi ja nelja M1,4 × 4 ristpeakruvi. Üksikpakend sobib ühe mootori vahetamiseks; neljamootorilise drooni täielikuks varustamiseks on vaja nelja mootorit. Propeller, raam, elektroonika ja aku ei kuulu komplekti.
