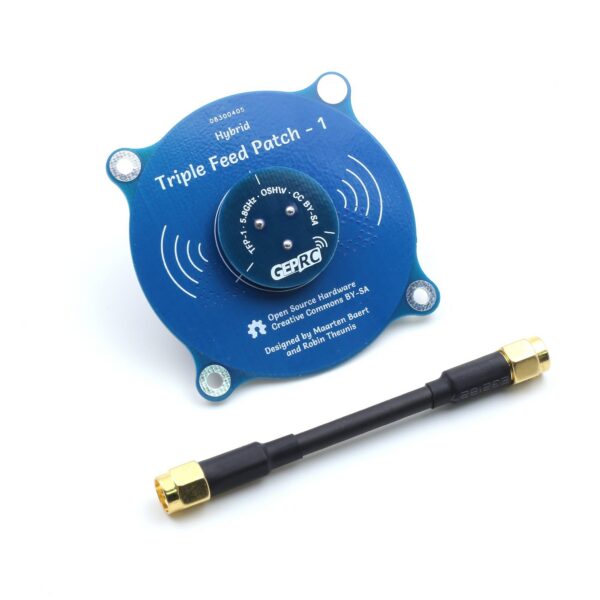

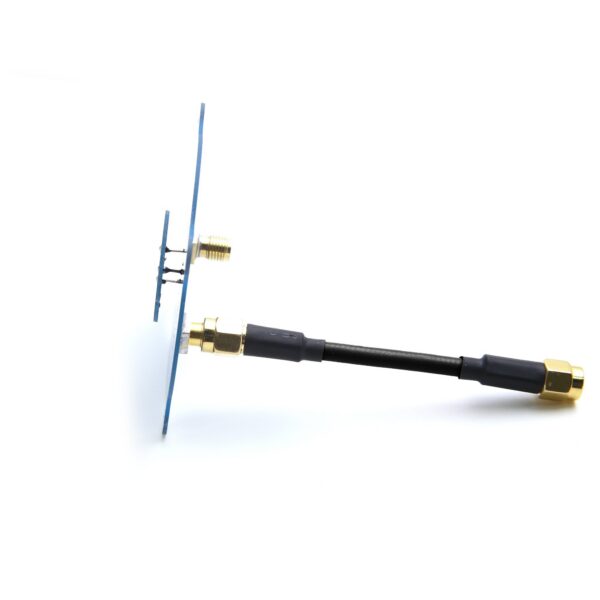

GEPRC Triple Feed Patch-1 5.8GHz CP FPV Antenna (SMA Male)

• Kesksagedus: 5,8 GHz
• Ribalaius: 660 MHz (5,47–6,13 GHz)
• Sobivus: S11 < -20 dB, VSWR < 1,22 (kesksagedusel)
• Teljesuhe: < 1,3
• DBi antenni võimendus: 9,4
• Poolvõimsuse kiire laius: 55 ° (horisontaalne ja vertikaalne)
• Kiirgusefektiivsus: 83,5%

Need väärtused põhinevad simulatsioonil ja tegelikud mõõtmised on järgmised (need on väga sarnased).
FR4 dielektrilise konstandi muutumise tõttu võib kesksagedus partiide vahel muutuda.
Ja kõigil FR4 markidel ei ole sama dielektriline konstant.
Sageduse teisendamine 100 MHz-le on normaalne.
