BetaFPV ELRS Nano TX/RX – kiire, töökindel ja kompaktne ExpressLRS juhtimislahendus
BetaFPV ELRS Nano TX/RX on kompaktne ja suure jõudlusega ExpressLRS saatja- ning vastuvõtja lahendus, mis on loodud FPV-pilootidele, kes hindavad kiiret juhtimisreaktsiooni, väikest latentsust ja usaldusväärset raadiosidet. Süsteem sobib suurepäraselt nii freestyle-, racing- kui ka long-range FPV droonidele ning võimaldab ehitada kerge, kaasaegse ja efektiivse juhtimisahela erinevatele lennuplatvormidele.
ExpressLRS tehnoloogia on tuntud oma kiire pakettsageduse, pika tööraadiuse ja stabiilse ühenduse poolest. BetaFPV ELRS Nano TX/RX ühendab need eelised väikesemõõdulise saatjamooduli ning kerge vastuvõtjaga, mistõttu sobib komplekt hästi nii uue FPV süsteemi ehitamiseks kui ka olemasoleva raadiosüsteemi uuendamiseks.
ExpressLRS tehnoloogia eelised
BetaFPV ELRS Nano TX/RX kasutab avatud lähtekoodiga ExpressLRS sideprotokolli, mille eesmärk on pakkuda kiiret, täpset ja töökindlat juhtimisühendust ka nõudlikes lennutingimustes. Kõrge pakettsagedus aitab vähendada juhtimiskäskude edastamise viivitust ning muudab drooni reageerimise sujuvamaks ja vahetumaks.
2.4 GHz versioon toetab pakettsagedusi 25 Hz, 50 Hz, 150 Hz, 250 Hz ja kuni 500 Hz. See võimaldab valida kasutusviisile sobiva tasakaalu reaktsioonikiiruse, tööraadiuse ja ühenduse stabiilsuse vahel. Racing-lendudel on eeliseks kõrgem pakettsagedus ja minimaalne latentsus, samas kui pikema lennukauguse jaoks saab kasutada madalamat pakettsagedust, mis aitab parandada ühenduse tundlikkust ja töökindlust.
868 MHz ja 915 MHz versioonid toetavad pakettsagedusi 25 Hz, 50 Hz, 100 Hz ja 200 Hz. Madalamad sagedusalad sobivad eriti hästi olukordadesse, kus soovitakse head signaali levikut ja suuremat juhtimisulatust.
Reguleeritav RF väljundvõimsus
BetaFPV ELRS Nano TX/RX saatjamooduli RF väljundvõimsust saab reguleerida vastavalt lennuolukorrale. Toetatud väljundvõimsused on 100 mW, 250 mW ja 500 mW, mis annab piloodile võimaluse valida sobiv seadistus nii lähilendudeks kui ka pikema tööraadiusega FPV lendudeks.
Madalam väljundvõimsus sobib hästi igapäevaseks lendamiseks ja treeninguteks, sest see vähendab energiatarvet ning mooduli kuumenemist. Suurema lennukauguse või keerulisema raadiosidekeskkonna korral saab kasutada kõrgemat väljundvõimsust, et säilitada tugevam ja stabiilsem juhtimislink. Jaapani MIC nõuetele vastava versiooni väljundvõimsus on piiratud väärtusele 0,3 mW/MHz ja maksimaalselt 20 mW.
Tegeliku tööraadiuse määravad lisaks saatja võimsusele ka antenni paigutus, vastuvõtja tundlikkus, kasutatav pakettsagedus, maastik ning võimalikud raadiohäired.

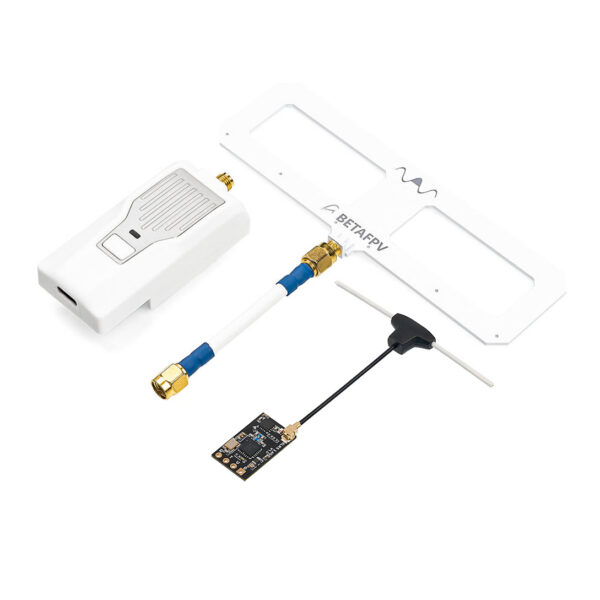

2.4 GHz, 868 MHz ja 915 MHz sagedusversioonid
BetaFPV ELRS Nano TX/RX on saadaval erinevatele piirkondadele ja kasutusvajadustele sobivates sagedusversioonides. 2.4 GHz mudel töötab 2.4 GHz ISM sagedusalas ning sobib paljude tänapäevaste ExpressLRS süsteemidega. See sagedus on populaarne eelkõige tänu kiiretele pakettsagedustele, kompaktsetele antennidele ja laiale seadmete valikule.
Madalsageduslik versioon töötab 915 MHz FCC või 868 MHz EU sagedusalas. Euroopa Liidus tuleb kasutada kohalikele nõuetele vastavat 868 MHz versiooni. Sobiva sagedusvariandi valimisel tuleb veenduda, et saatjamoodul ja vastuvõtja töötavad samas sagedusalas ning vastavad kasutuspiirkonnas kehtivatele raadioside nõuetele.
Kompaktne Nano TX moodul
Nano TX mooduli väikesed mõõtmed muudavad selle sobivaks pultidele, millel on Nano-tüüpi väline moodulipesa. Kompaktne konstruktsioon aitab hoida juhtpuldi üldkaalu väikese ja muudab süsteemi mugavaks ka pikemate lennusessioonide ajal.
Mooduli sisendpinge on 5–12 V, mis võimaldab seda kasutada erinevate ühilduvate raadiosaatjatega. USB Type-C liides muudab püsivara uuendamise ja seadistamise mugavaks. Sõltuvalt kasutatavast ExpressLRS püsivara versioonist saab mooduli seadeid hallata sobivate konfiguratsioonivahendite kaudu.
Enne paigaldamist tuleb kontrollida, et raadiosaatja moodulipesa, toitepinge ja ühendusprotokoll vastaksid Nano TX mooduli nõuetele.

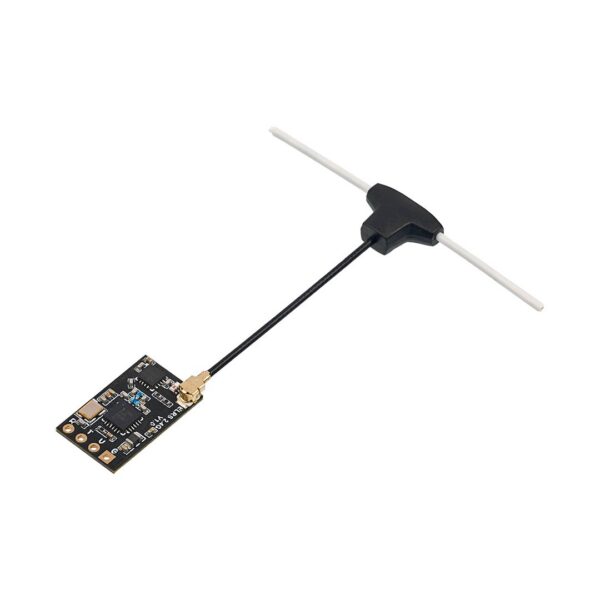

Kerge ja tõhus ELRS vastuvõtja
BetaFPV ELRS Nano RX vastuvõtja on loodud FPV droonidele, kus iga gramm ja millimeeter on oluline. Väikesemõõduline vastuvõtja sobib hästi nii mikro- ja whoop-klassi droonidele kui ka suurematele freestyle- või long-range ehitustele.
Korralikult paigaldatud vastuvõtja aitab säilitada stabiilse juhtimisühenduse ka kiirete manöövrite, vibratsiooni ja muutuvate lennuasendite ajal. Antenn tuleb paigutada võimalikult kaugele süsinikkiust raamiosadest, akukaablitest, videosaatjast ja muudest võimalikke häireid tekitavatest komponentidest.
T-kujulise antenni kasutamisel on oluline, et antenni aktiivne osa ei oleks tugevalt painutatud ega surutud vastu juhtivat materjali. Õige paigutus aitab vähendada signaali varjestamist ning parandada raadioside üldist töökindlust.

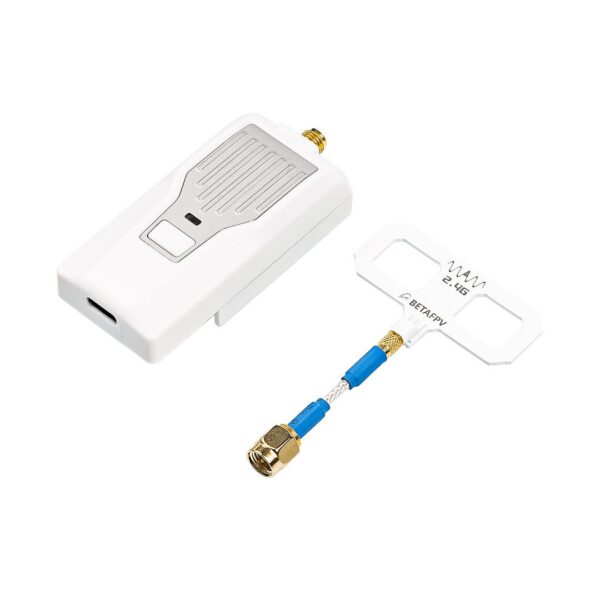

Moxon-antenn stabiilseks saatmiseks
Saatjamooduliga kaasas olev BETAFPV Moxon-antenn on suunatud karakteristikuga antenn, mis aitab parandada signaali tugevust antenni põhisuunas. See sobib hästi FPV lendudeks, kus piloot hoiab drooni enamasti enda ees.
Parima tulemuse saavutamiseks tuleb antenn kinnitada korrektselt ning suunata vastavalt lennualale. Saatjamoodulit ei tohi kasutada ilma antennita, sest antennita töötamine võib kahjustada RF võimendit. Antenni paigaldamisel tuleb veenduda, et ühendus oleks kindel, kuid pistikut ei tohiks üle pingutada.
Lihtne seadistamine ja sidumine
BetaFPV ELRS Nano TX/RX süsteemi kasutuselevõtmisel tuleb saatjamoodul ja vastuvõtja seadistada ühilduva ExpressLRS püsivaraga. Kõige lihtsam ja töökindlam lahendus on kasutada mõlemas seadmes sama sidumisfraasi, mille abil leiavad saatja ja vastuvõtja teineteise automaatselt.
Oluline on jälgida, et saatjamooduli ja vastuvõtja põhiversioonid oleksid omavahel ühilduvad. Erinevad või ühildumatud püsivaraversioonid võivad takistada sidumist või põhjustada ebastabiilset tööd.
Pärast seadistamist tuleb enne esimest lendu teha tööraadiuse kontroll. Samuti tasub kontrollida telemeetria toimimist, signaalitugevust ja failsafe-seadistust, et droon käituks juhtimisühenduse katkemisel ohutult.
Sobib erinevatele FPV lennustiilidele
BetaFPV ELRS Nano TX/RX sobib mitmesugusteks FPV kasutusviisideks. Racing-piloodile pakub süsteem kiiret pakettsagedust ja väikest latentsust, mis aitab muuta juhtimise täpseks ja vahetuks. Freestyle-lendudel on olulised sujuv reageerimine ja stabiilne ühendus kiirete manöövrite ajal.
Cinematic FPV kasutuses aitab töökindel juhtimislink keskenduda lennutrajektoorile ja kaadrile. Long-range lendudel saab sobiva sageduse, pakettsageduse, RF võimsuse ja antennipaigutuse abil saavutada tugeva ning usaldusväärse raadioside.
Komplekti sisu ja tehniline ülesehitus

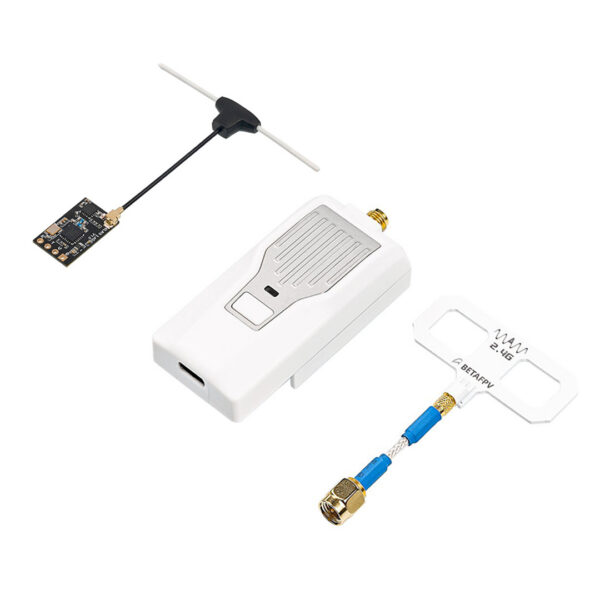

Komplekti kuuluvad üks BETAFPV ELRS Nano TX moodul, üks BETAFPV Moxon-antenn ja Nano TX mooduli kasutusjuhend. Saatjamoodul toetab 5–12 V sisendpinget ning kasutab seadistamiseks ja püsivara haldamiseks USB Type-C ühendust.
Sõltuvalt valitud versioonist töötab süsteem kas 2.4 GHz ISM sagedusalas või 915 MHz FCC / 868 MHz EU sagedusalas. RF väljundvõimsust saab valida 100 mW, 250 mW või 500 mW vahel ning pakettsagedus ulatub 2.4 GHz versioonil kuni 500 Hz ja 868/915 MHz versioonil kuni 200 Hz.
Miks valida BetaFPV ELRS Nano TX/RX?
BetaFPV ELRS Nano TX/RX on hea valik piloodile, kes soovib kompaktset, kiiret ja paindlikult seadistatavat ExpressLRS juhtimissüsteemi. Reguleeritav RF väljundvõimsus, kõrge pakettsagedus, USB Type-C ühendus ja erinevate sagedusversioonide valik võimaldavad kohandada süsteemi täpselt oma FPV platvormi ning lennustiili järgi.
Tänu väikesele Nano TX moodulile, kergele vastuvõtjale ja ExpressLRS tehnoloogia võimalustele sobib süsteem nii esimeseks ELRS lahenduseks kui ka olemasoleva FPV juhtimissüsteemi uuendamiseks. Õige seadistuse ja antennipaigutuse korral pakub see kiiret reageerimist, usaldusväärset telemeetriat ning stabiilset juhtimisühendust väga erinevates lennutingimustes.
