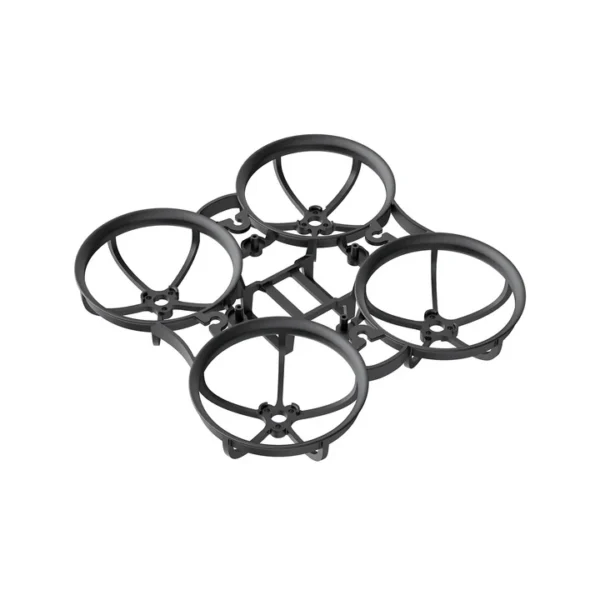

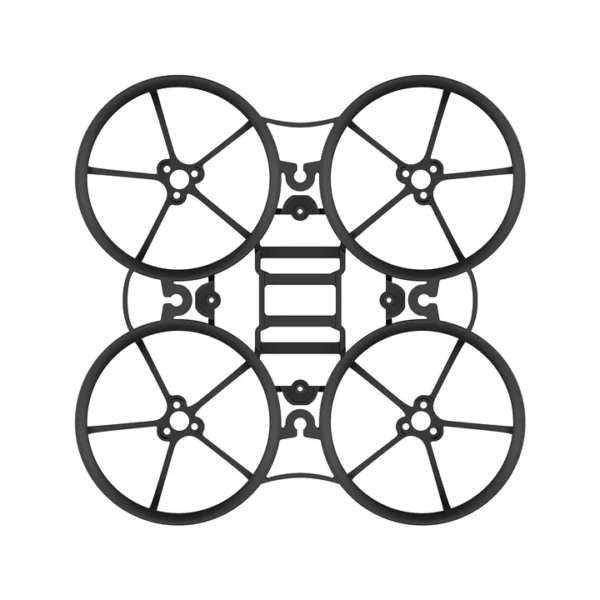

BetaFPV Meteor65 Pro II raam – kerge ja vastupidav 70 mm whoop-raam
BetaFPV Meteor65 Pro II raam on 70 mm teljevahega mikromõõdus whoop-raam, mis on loodud stabiilse, täpse ja efektiivse lennu saavutamiseks 35 mm propelleritega FPV-droonil. Täiustatud konstruktsioon ühendab suurendatud teljevahe, aerodünaamiliselt kujundatud propellerikaitsed, tugevdatud polüpropüleenmaterjali ning varasemast avarama akupesa. Raam sobib nii uue Meteor65 Pro II drooni ehitamiseks kui ka kahjustatud originaalraami asendamiseks.

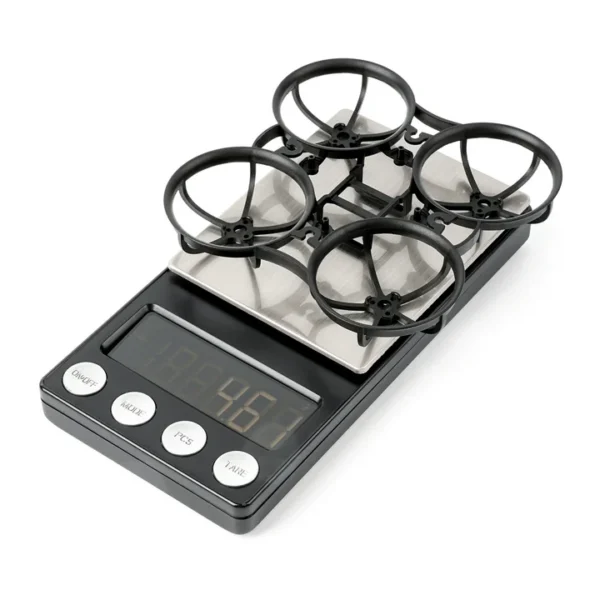

Kõigest 4,6 grammi kaaluv raam on piisavalt kerge, et säilitada mikrodroonile omane kiire reaktsioon ja hea manööverdusvõime. Samal ajal aitab tugevdatud ehitus paremini taluda igapäevase treeningu, võistluslennu ja siseruumides lendamise ajal tekkivaid kokkupõrkeid. Integreeritud propellerikaitsed ümbritsevad labasid ning aitavad kaitsta nii propellereid kui ka ümbritsevaid esemeid.
70 mm teljevahe parandab stabiilsust
Meteor65 Pro II põlvkonnas on teljevahet suurendatud varasema Meteor65 Pro raami 66 millimeetrilt 70 millimeetrini. Veidi avaram geomeetria loob lennukomponentidele rohkem ruumi ning aitab saavutada stabiilsema ja paremini prognoositava lennutunnetuse. See on oluline nii kitsastes siseruumides, tehnilistel whoop-radadel kui ka mikromõõdus õhuvideo jäädvustamisel.
Suurendatud teljevahe ei muuda drooni ebavajalikult suureks. Raami välismõõtmed on 91,4 × 91,4 × 15,4 mm, mistõttu säilib 65 mm klassile omane kompaktne kuju. BetaFPV Meteor65 Pro II raam pakub seega tasakaalu väikeste mõõtmete, kiire juhitavuse ja suurema stabiilsuse vahel.
Optimeeritud propellerikaitsed ja tõhusam õhuvool
Raami aerodünaamikat on võrreldes eelmise põlvkonnaga täiustatud. Mootorivarsi ja propellerikaitseid ühendavate tugede arv on vähendatud kuuelt viiele, mis aitab vähendada nii kaalu kui ka õhutakistust. Propellerikaitsete kumeram kuju suunab õhuvoolu sujuvamalt ning toetab lennusüsteemi efektiivsemat tööd.
Propellerikanali läbimõõt on 37 mm ja kõrgus 4,5 mm. Raam on ette nähtud 35 mm propelleritele, sealhulgas BetaFPV Gemfan 1409 ja Gemfan 35 mm kolmelabalistele propelleritele. Õigesti valitud mootorite ja propelleritega aitab selline lahendus saavutada kiire gaasireaktsiooni, täpse juhitavuse ning whoop-droonile sobiva tõstejõu.
Integreeritud propellerikaitsed muudavad raami sobivaks siseruumides lendamiseks. Need vähendavad propellerite otsese kokkupuute võimalust seinte, mööbli, väravate ja muude takistustega. Samas tuleb arvestada, et ükski raam ei muuda drooni kokkupõrgete suhtes täielikult kahjustuskindlaks ning enne iga lendu on soovitatav kontrollida propellerikaitsete ja mootorikinnituste seisukorda.
Tugev polüpropüleenkonstruktsioon
BetaFPV Meteor65 Pro II raam on valmistatud polüpropüleenist ehk PP-materjalist. See materjal ühendab väikese kaalu, painduvuse ja hea löögitaluvuse, mis on mikromõõdus FPV-drooni puhul eriti oluline. Jäiga materjali asemel suudab polüpropüleen mõõduka kokkupõrke korral veidi painduda ja löögienergiat hajutada.

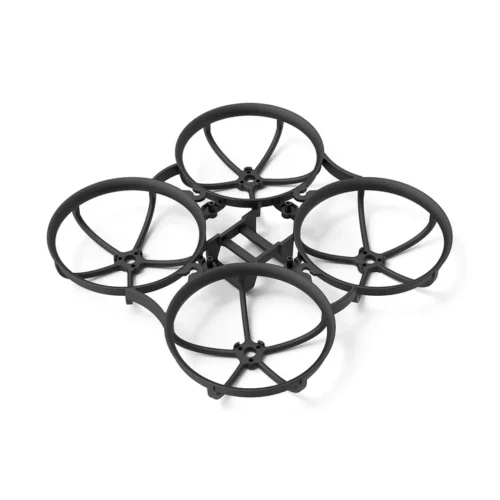

Raami konstruktsiooni on tugevdatud eesmärgiga pakkuda Meteor75 Pro raamiga võrreldavat vastupidavust kompaktsemas mõõdus. Tugevdatud mootoripiirkonnad, mootoreid fikseerivad pesad ja kruvikaitsega ehitus aitavad vähendada komponentide liikumist ning kaitsta kinnitusi sagedase kasutamise ajal.
Selline ehitus muudab raami sobivaks igapäevaseks treeninguks, harjutusradadel lendamiseks, õppetegevuseks, võistlusteks ja mikromõõdus õhuvideo jäädvustamiseks. Kui droon saab tugeva kokkupõrke tagajärjel kahjustada, võimaldab eraldi raam vahetada välja ainult kandekonstruktsiooni, ilma et kogu drooni tuleks asendada.
Laiem akupesa pikemateks lendudeks
Suurendatud teljevahe võimaldas BetaFPV-l muuta ka raami akupesa avaramaks. Akupesa mõõtmed on 16,1 × 6,3 mm, pakkudes rohkem ruumi suurema mahutavusega 1S-akule kui eelmise põlvkonna 11,6 × 6 mm pesa.
Laiem akupesa võimaldab kasutada Meteor65 Pro II süsteemile sobivaid suuremaid LAVA II 1S-akusid, sealhulgas 480 mAh klassi lahendusi. Suurem energiavaru võib pikendada lennuaega ning vähendada vajadust akut sageli vahetada. Aku valimisel tuleb siiski arvestada selle tegelike mõõtmete, pistiku, kaalu ja kasutatava elektroonika nõuetega, sest liiga raske aku võib mõjutada drooni lennuomadusi ja mootori koormust.
Akupesa integreerimine raami sisse aitab hoida aku drooni raskuskeskme lähedal. Korralikult kinnitatud aku vähendab lennu ajal tekkivat soovimatut liikumist ning aitab säilitada ühtlasema tasakaalu ja juhitavuse.
Elektroonika ja mootorite paigaldamine
Lennukontrolleri kinnitusavade vahe on 26 × 26 mm. See võimaldab kasutada sobiva mõõduga BetaFPV Matrix 1S seeria 3IN1-, 4IN1- ja 5IN1-lennukontrollereid. Enne komponentide tellimist tuleb kontrollida konkreetse lennukontrolleri paigaldusmõõte, pistikute asukohta ja sobivust ülejäänud süsteemiga.
Mootorite paigaldamiseks on igas nurgas kolm M1.4 kinnitusava, mille paigutuse läbimõõt on 6,6 mm. Raam sobib BetaFPV soovitatud 0702- ja 0802-klassi harjadeta mootoritega. Mootorivalikul tuleb arvestada kasutatava aku, propellerite, lennukontrolleri ja soovitud lennuomadustega.
Meteor65 Pro II konstruktsioon sisaldab mootoreid fikseerivaid pesasid, mis aitavad hoida need montaaži ajal õiges asendis. Kruvikaitsega lahendus vähendab ohtu, et kinnituskruvid puutuvad sobiva pikkuse kasutamisel kokku mootori tundlike osadega. Tootja võrdlusandmetes on ette nähtud M1.4 × 3 mm mootorikruvid, kuid lõplikku sobivust tuleb kontrollida kasutatavate mootorite järgi.
Vibratsioonisummutusega kaamerakinnituse valmidus
BetaFPV Meteor65 Pro II raam sisaldab nelja kinnitusava vibratsiooni summutavatele puksidele. Need avad lihtsustavad sobiva kaamerakatte paigaldamist ning võimaldavad eraldada kaamera ja videosaatja raamis tekkivast vibratsioonist. Hästi summutatud kinnitus aitab vähendada videopildis esinevat lainetavat jello-efekti.
Raam ühildub BetaFPV Canopy II kaamerakattega, mis on mõeldud muu hulgas DJI O4 Air Unit kaamerasüsteemi paigaldamiseks. Samuti saab kasutada teisi tootja soovitatud katteid, sealhulgas Canopy for O4 Air Unit, Air II Canopy ja Micro Canopy mudeleid. Kaamera- ja videosüsteemi valimisel tuleb kontrollida nii katte, kaamera, videosaatja kui ka lennukontrolleri omavahelist ühilduvust.
Nelja summutusega kinnituspunkti kasutamine muudab kaamera paigaldamise ja eemaldamise lihtsamaks. See toetab kiiremat hooldust ning võimaldab vajaduse korral kahjustatud või uuendatava komponendi välja vahetada ilma kogu drooni konstruktsiooni ümber ehitamata.
Kerge raam erinevateks FPV-projektideks
BetaFPV Meteor65 Pro II raam sobib kasutajale, kes soovib ehitada kompaktse 1S whoop-drooni siseruumides lendamiseks, treeninguks, võistlusteks või kergeks õhuvideo jäädvustamiseks. 70 mm teljevahe pakub stabiilset alust, kuid säilitab väikese drooni liikuvuse ja võime lennata kitsastes ruumides.
Raam on saadaval läbipaistva halli, musta, valge, sinise ja lilla värvusega. See võimaldab sobitada konstruktsiooni drooni teiste komponentide või piloodi eelistatud värvilahendusega. Materjal, mõõtmed ja kinnitusstandardid on kõikide värvivalikute puhul samad.
Pakendis on üks BetaFPV Meteor65 Pro II Brushless Whoop Frame. Mootorid, lennukontroller, kaamerakate, propellerid, aku, kruvid ja muu drooni ehitamiseks vajalik elektroonika tuleb valida eraldi. Enne kokkupanekut tasub veenduda, et kõigi komponentide mõõdud, kinnitusavad ja elektrilised näitajad sobivad omavahel.
Tugevdatud polüpropüleenkonstruktsioon, 4,6-grammine kaal, 70 mm teljevahe, avaram akupesa ja vibratsioonisummutusega kaamerakinnituse valmidus muudavad BetaFPV Meteor65 Pro II raami praktiliseks aluseks kaasaegse mikromõõdus FPV-whoopi ehitamisel või olemasoleva drooni parandamisel.
