BetaFPV Meteor75 Pro II – kompaktne ja võimekas ELRS-vastuvõtjaga FPV-mikrodroon

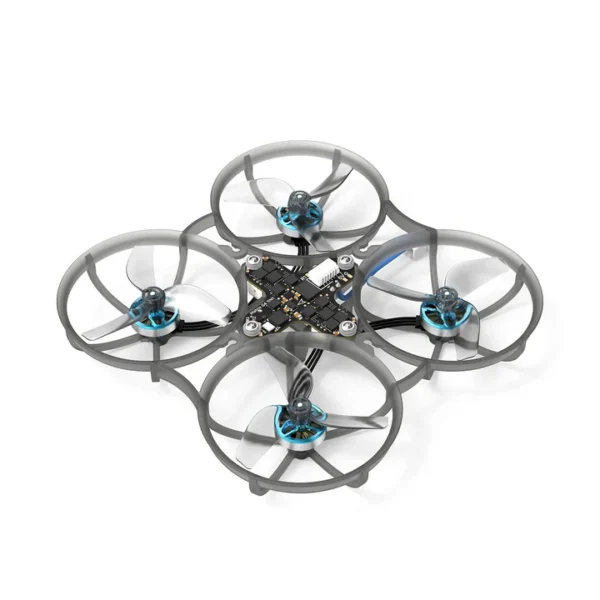

BetaFPV Meteor75 Pro II on 80 mm teljevahega whoop-tüüpi FPV-mikrodroon, mis ühendab 1102 Freestyle harjadeta mootorid, 45 mm propellerid ja integreeritud ExpressLRS 2,4 GHz vastuvõtja. Propellerikaitsetega konstruktsioon sobib siseruumides ja õues lennutamiseks, täpsete lennuliigutuste harjutamiseks ning freestyle-lennuks.

ELRS (w/o O4 Wide) versioon tarnitakse ilma DJI O4 Wide kaamera ja videoedastusmoodulita. See võimaldab paigaldada ühilduva videosüsteemi eraldi või kasutada olemasolevat DJI O4 varustust.

Kerge raam ja aerodünaamilised propellerikaitsed

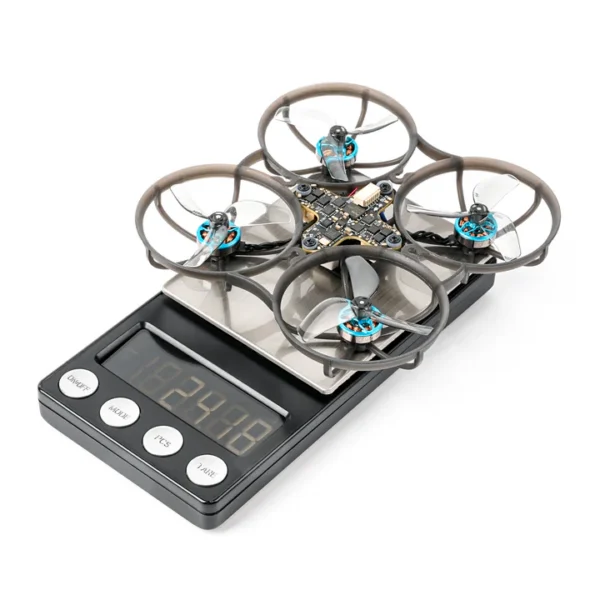

BetaFPV Meteor75 Pro II polüpropüleenist raam kaalub 5,8 grammi ning ühendab väikese massi kokkupõrgetele vastupidava konstruktsiooniga. Võrreldes varasema Meteor75 Pro raamiga on raami kaal vähenenud ligikaudu 25%, aidates hoida drooni kogukaalu väiksemana.

Tugiribide arvu on vähendatud kuuelt viiele ning propellerikaitsete kumerat kuju on täiustatud õhutakistuse vähendamiseks. Kaitserõngaste läbimõõt on 47 mm ja kõrgus 4,8 mm. Need ümbritsevad 45 mm propellereid ning on praktilised eelkõige piiratud ruumis harjutamisel.

Raami välismõõtmed on 108,5 × 108,5 × 16,2 mm. Kompaktne ehitus muudab drooni mugavalt kaasaskantavaks ning võimaldab harjutada ka kohtades, kus suurema FPV-drooni kasutamiseks napib ruumi.

1102 Freestyle mootorid ja sujuv tõmbejõu juhtimine

Jõusüsteemi kuuluvad 1102 Freestyle harjadeta mootorid (2026), mille pöörlemiskiiruse konstant on 21 000 KV. Need töötavad koos Gemfan 1811 kolmelabaliste propelleritega, pakkudes sujuvat gaasireaktsiooni ja täpselt juhitavat tõmbejõudu.

Uuendatud mootorites kasutatakse täiustatud rootorikorpust ja tugevdatud võlli, mis aitavad paremini taluda lennutamisel tekkivaid lööke. Mähiste täiustatud ehitus toetab tõhusamat energiakasutust. See on oluline nii rahuliku lennutrajektoori hoidmisel kui ka korduvate kiirenduste ja suunamuutuste tegemisel.

Mootori võlli läbimõõt on 1,5 mm, mida tuleb arvestada varupropellerite valimisel. Sobiva läbimõõdu ja kinnitusavaga propellerid aitavad säilitada jõusüsteemi korrektset toimimist ning vältida ebasobivast paigaldusest tingitud vibratsiooni.

Matrix 1S 3IN1 HD lennukontroller

BetaFPV Meteor75 Pro II elektroonika keskmes on Matrix 1S 3IN1 HD lennukontroller, mis ühendab lennukontrolleri, mootorite kiirusregulaatorid ja ExpressLRS-vastuvõtja ühele plaadile. Integreeritud lahendus vähendab eraldi komponentide ja ühendusjuhtmete vajadust.

STM32G473 protsessor töötab sagedusel 168 MHz ning toetab Betaflighti juhtimisfunktsioone ja lennuomaduste seadistamist. Kiirusregulaatorid toetavad 12 A pidevat voolu ja kuni 18 A tippvoolu. Digitaalse videovarustuse toiteks on kontrolleril 5 V / 3 A pingeregulaator.

Mootoripistikud ja SH1.0-6Pin digitaalse videosüsteemi ühenduspesa lihtsustavad ühilduvate komponentide paigaldamist ning hooldamist. Kontrolleri 3IN1 HD versioon on mõeldud digitaalse FPV-süsteemi jaoks ega sisalda analoogvideo OSD-kiipi.

ExpressLRS 2,4 GHz juhtimisühendus

Integreeritud ExpressLRS 2,4 GHz vastuvõtja võimaldab kasutada ühilduvat ELRS-juhtpulti või saatjamoodulit. Jadaliidesega vastuvõtja suhtleb lennukontrolleriga CRSF-protokolli kaudu ning selle püsivara saab uuendada lennukontrolleri püsivarast eraldi.

ELRS edastab droonile juhtimiskäsud. FPV-pildi vaatamiseks on lisaks vaja paigaldada kaamera ja videoedastusmoodul ning kasutada valitud videosüsteemiga ühilduvaid FPV-prille. Juhtpuldi ja prillide valimisel tuleb seega kontrollida vastavalt juhtimisühenduse ning videosüsteemi ühilduvust.

Canopy II ja kaamera vibratsioonisummutus

Komplekti kuuluv Canopy II for O4 Air Unit kaamera kate ühildub DJI O4 ja O4 Wide kaameratega. Nelja vibratsioonisummutiga kinnitussüsteem aitab vähendada raamilt kaamerale kanduvat vibratsiooni ja sellest põhjustatud pildilainetust ehk jello-efekti.

Sobiva kaamera paigaldamisel saab selle kaldenurka reguleerida vahemikus 15–35°. Väiksem nurk sobib rahulikumaks liikumiseks, suurem nurk aitab säilitada ettepoole suunatud vaadet kiiremal lennul, kui droon on rohkem kallutatud.

Nelja kruviga kaamerakinnitus aitab hoida valitud asendit ka manöövrite ajal. Eemaldatav kate lihtsustab kaamerale ja kinnitustele ligipääsu. Sujuva videopildi saavutamiseks peavad lisaks vibratsioonisummutitele olema heas seisukorras ka mootorid ja propellerid.

1S akusüsteem ja aku valik

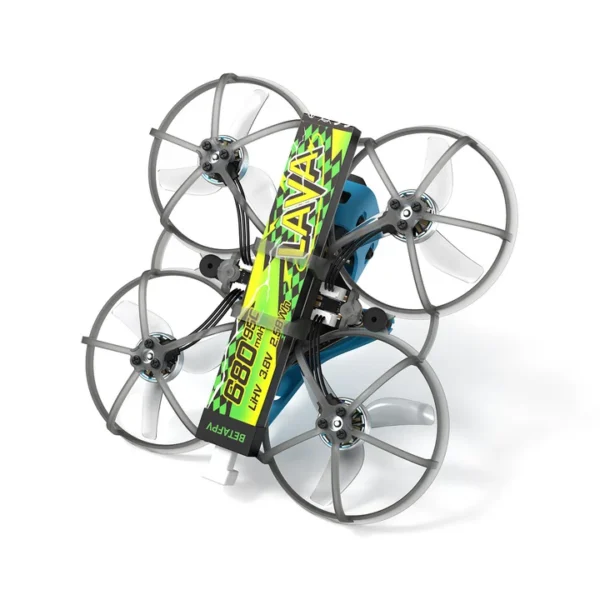

BetaFPV Meteor75 Pro II kasutab BT2.0 akupistikut ning tootja soovitab LAVA II 1S 480, 580 või 680 mAh akusid. Akupesa mõõtmed on 16,1 × 6,3 mm.

Suurema mahutavusega aku võib pikendada lennuaega, kuid lisab ka kaalu ja mõjutab drooni lennutunnetust. Selle ilma videosüsteemita versiooni lõplik lennuaeg sõltub paigaldatavast kaamerast ja videoedastusmoodulist, aku seisukorrast, lennustiilist ning kasutustingimustest.

Komplekti sisu ja kasutuselevõtt

PNP-komplekt sisaldab drooni, Canopy II kaamera katet, nelja Gemfan 1811 varupropellerit, USB-C–SH1.0 adapterit, ühenduskaableid, 5,8 GHz videoantenni, kuut vibratsioonisummutit ja paigalduskruvisid. Kaamera, videoedastusmoodul, lennuaku, laadija, ELRS-juhtpult ja FPV-prillid tuleb hankida eraldi.

Enne esimest FPV-lendu tuleb paigaldada videosüsteem, siduda ELRS-vastuvõtja juhtpuldiga ning kontrollida juhtkanalite, mootorite ja propellerite korrektset toimimist. Betaflighti seadistused võimaldavad kohandada juhtimist piloodi kogemuse ja eelistatud lennustiili järgi.
