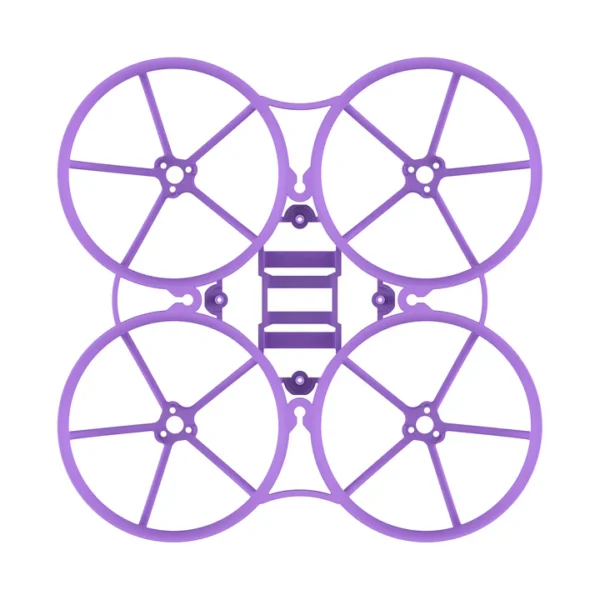

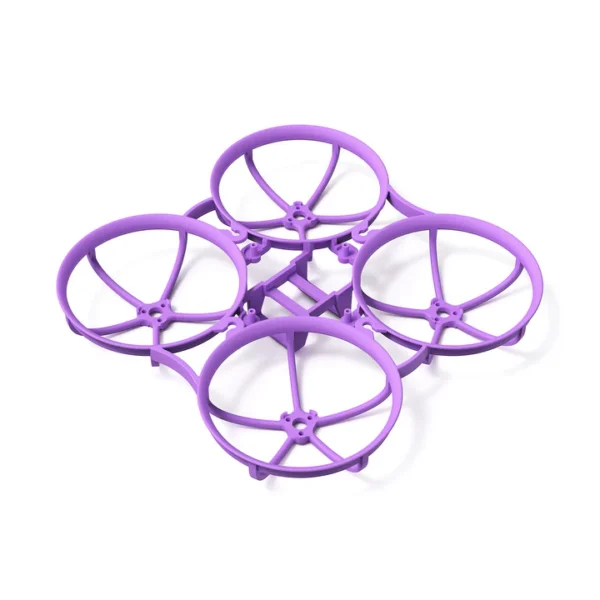

BetaFPV Meteor75 Pro II raam – kerge ja vastupidav 80 mm whoop-raam
BetaFPV Meteor75 Pro II raam on 45 mm propelleritele mõeldud mikrodrooni raam, mis ühendab väikese kaalu, aerodünaamilise konstruktsiooni ja mugava komponentide paigalduse. See sobib nii Meteor75 Pro II originaalraami asendamiseks kui ka ühilduvatest komponentidest FPV-drooni ehitamiseks.
Kerge konstruktsioon ja täiustatud propellerikaitsed
Polüpropüleenist valmistatud raam kaalub 5,8 grammi ehk ligikaudu 25% vähem kui eelmine, 7,73-grammine Meteor75 Pro raam. Väiksem mass aitab vähendada drooni kogukaalu ning toetab kiiret reageerimist juhtimisliigutustele. Löögikindel konstruktsioon sobib igapäevaseks lennutamiseks ja harjutamiseks.
Raami tugiribide arvu on vähendatud kuuelt viiele ning propellerikaitsete kumerat kuju on täiustatud õhutakistuse vähendamiseks. Kaitserõngaste läbimõõt on 47 mm ja kõrgus 4,8 mm. BetaFPV Meteor75 Pro II raam on 80 mm teljevahega ning selle välismõõtmed on 108,5 × 108,5 × 16,2 mm.
Läbimõeldud paigaldusmõõdud
Lennukontrolleri kinnitusavade vahekaugus on 26 × 26 mm. Mootorikinnitusel paiknevad kolm M1.4 kruviava 6,6 mm läbimõõduga ringjoonel ning sellele raamile on ette nähtud M1.4 × 3 mm mootorikruvid. Akupesa mõõtmed on 16,1 × 6,3 mm. Need andmed võimaldavad enne kokkupanekut kontrollida elektroonika, mootorite ja aku füüsilist sobivust.
Canopy II ühilduvus ja kaamera vibratsioonisummutus
BetaFPV Meteor75 Pro II raam ühildub Canopy II for O4 Air Unit kaamera kattega, mille nelja vibratsioonisummutiga kinnitussüsteem aitab vähendada raamilt kaamerale kanduvat vibratsiooni. See toetab stabiilsemat videopilti ning vähendab vibratsioonist põhjustatud lainetuse ehk jello-efekti tekkimise võimalust.
Eraldi müüdav Canopy II sobib DJI O4 ja O4 Wide kaameratele ning võimaldab reguleerida kaamera kaldenurka vahemikus 15–35°. Nii saab kaamera asendit kohandada lennustiili ja soovitud vaatesuuna järgi. Nelja kruviga kaamerakinnitus aitab hoida valitud asendit ka kiiremate manöövrite ajal.
Canopy II eemaldatav konstruktsioon lihtsustab juurdepääsu kaamerale ja selle kinnitustele. Vibratsioonisummutuse tulemus sõltub siiski kogu drooni seisukorrast: sujuva videopildi saavutamiseks peavad ka propellerid, mootorid ja kinnitused olema korras.
Sobivad mootorid ja komponendid
Raamile sobivad näiteks spetsiaalselt Meteor75 Pro II jaoks loodud BetaFPV 1102 Brushless Motors (2026) harjadeta mootorid. Nende 21 000 KV näitaja, 1S toitepinge ja 1,5 mm võll on mõeldud kerge whoop-drooni jõusüsteemi jaoks. Tootja soovitab neid kasutada koos Gemfan 1811 või Gemfan 45 mm kolmelabaliste propelleritega.
Sama komponendikoosluse jaoks on tootja soovitustes Matrix 1S 3IN1/4IN1, Matrix 1S 5IN1 II ja Matrix 1S 5IN1 lennukontrollerid ning LAVA II 1S 480, 580 ja 680 mAh akud. Komponentide valikul tuleb arvestada lisaks kinnitusmõõtudele ka elektrilise ühilduvuse, ühenduste ja drooni kogukaaluga.
Raami vahetamine ja komplekti sisu
Varuraam võimaldab kahjustatud kandekonstruktsiooni välja vahetada ning töökorras komponendid uuesti kasutusele võtta. Enne ümberpaigaldamist tasub kontrollida juhtmeid, mootorikinnitusi ja propellerite vaba liikumist.
Pakend sisaldab ühte BetaFPV Meteor75 Pro II raami. Elektroonika, mootorid, propellerid, aku ja kaamera kate tuleb hankida eraldi.
