BetaFPV Pavo Pico II – must O4 Air Unit Frame raamikomplekt FPV-drooni ehitamiseks

BetaFPV Pavo Pico II Brushless Whoop Frame – O4 Air Unit Frame Black on propellerikaitsetega raamikomplekt kompaktse harjavabade mootoritega FPV-drooni koostamiseks või olemasoleva Pavo Pico II raami asendamiseks. Tootekoodiga 01090033_1 must komplekt sisaldab süsinikplaati, Whoop Duct raamiosa, O4 Air Unit Bracket II kinnituse ülemist ja alumist plaati ning paigaldustarvikuid.

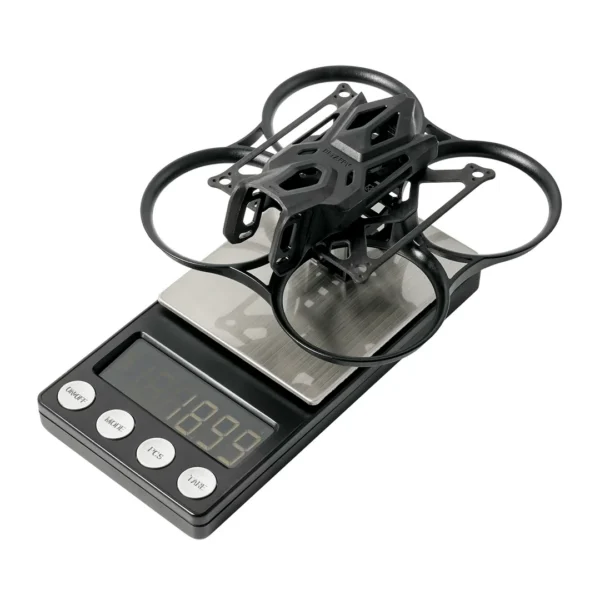

80 mm teljevahe ja 19 g raam

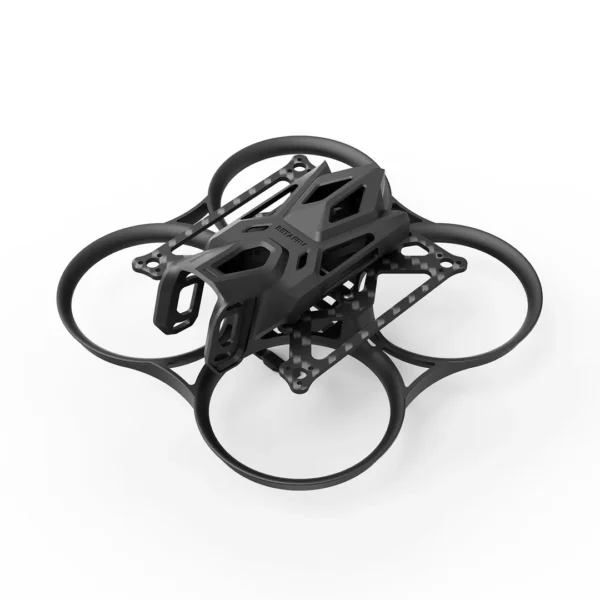

Raami teljevahe on 80 mm ning O4 raamiversiooni kaal tootja andmetel 19 g. Konstruktsioon ühendab PA12- ja PP-plastist detailid 1,5 mm paksuse süsinikplaadiga. Nelja propelleri ümber paiknevad kaitserõngad moodustavad whoop-tüüpi raami välise osa.

Survevalatud raamiosa tugikonstruktsioon ja kolm paigaldust suunavat punkti aitavad süsinikplaati õigesti joondada. Sisseehitatud mutrid ja nelja kruviga põhikinnitus lihtsustavad raami kokkupanekut. Toestatud ehitus aitab vähendada konstruktsiooni paindumist.

O4 Air Unit Bracket II ja vibratsioonisummutus

Komplekti kuuluv O4 Air Unit Bracket II on mõeldud DJI O4 Air Uniti paigaldamiseks. Selle nelja pehme summutuselemendiga lahendus aitab vähendada kaamerale kanduvat vibratsiooni ja sellest tingitud pildi lainetamist ehk jello-efekti. Kaamera kinnituse vahe on 14 mm.

Raami süsinikplaat toetab tootja andmetel nii DJI O4 Air Uniti kui ka DJI O4 Air Unit Pro kasutamist. Kaasas olev Bracket II on O4 Air Uniti kinnitus; O4 Pro kasutamisel tuleb valida sellele sobiv kinnituslahendus. O4 Pro eraldi kinnitus ei kuulu selle raamikomplekti loetletud sisu hulka ning kumbagi DJI videosüsteemi komplektis ei ole.

Lennukontrolleri, mootorite ja aku paigaldamine

Lennukontrolleri kinnitusavade vahe on 25,5 × 25,5 mm, mis vastab levinud whoop-klassi kontrollerite paigaldusmõõdule. Mootorikinnituse tähis on 3-M1.4-φ6.6 mm: kolm M1,4 kruvi kinnitusavade ringil läbimõõduga 6,6 mm. Komponentide valimisel tuleb lisaks kinnitusmõõtudele kontrollida nende elektrilist ühilduvust.

Akupesa mõõtmed on 16 × 12,7 mm. Tootja soovitatud komponentide hulka kuuluvad LAVA 1102 14000KV harjavabad mootorid, GF 45 mm kolmelabalised propellerid, F4 2-3S 20A AIO FC V1 lennukontroller ning LAVA 2S 450 mAh 75C ja LAVA 2S 550 mAh 75C akud. Need on eraldi valitavad komponendid, mitte raamikomplekti osad.

Paigaldustarvikud komplektis

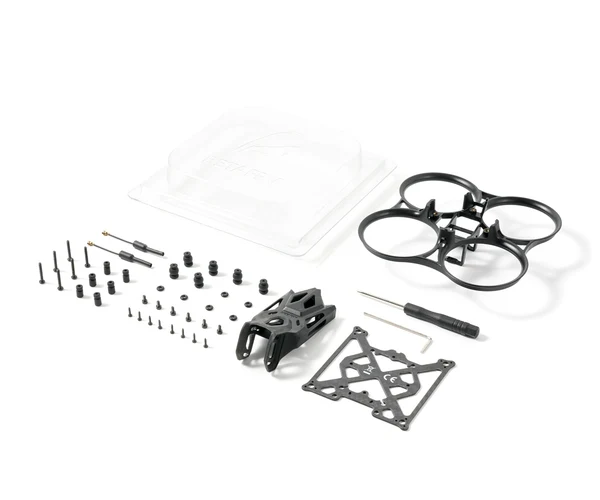

Lisaks raamile ja O4 kinnituse plaatidele sisaldab komplekt kahte 5,8 GHz videosaatja antenni, lennukontrolleri ja O4 kinnituse vibratsioonisummuteid, summutuspatju ning eri mõõdus kruve. Kokkupanekuks on kaasas ristpeakruvikeeraja ja H1,5 sisekuuskantkruvikeeraja. Lennuvalmis drooni saamiseks tuleb lisada sobiv elektroonika, mootorid, propellerid, videosüsteem ja aku ning seadistada valitud komponendid.
