BetaFPV Meteor65 Pro II – kompaktne ELRS-vastuvõtjaga FPV-mikrodroon

BetaFPV Meteor65 Pro II on 70 mm teljevahega whoop-tüüpi FPV-mikrodroon, mis sobib siseruumides lennutamiseks, täpsete lennuliigutuste harjutamiseks ja freestyle-lennuks. Uuendatud jõusüsteem, propellerikaitsetega raam ja integreeritud ExpressLRS-vastuvõtja moodustavad kompaktse aluse digitaalse FPV-drooni komplekteerimiseks.

ELRS (w/o O4 Wide) versioon tarnitakse ilma DJI O4 Wide kaamera ja videoedastusmoodulita. See sobib kasutajale, kes soovib paigaldada ühilduva videosüsteemi eraldi või kasutada olemasolevat DJI O4 varustust.

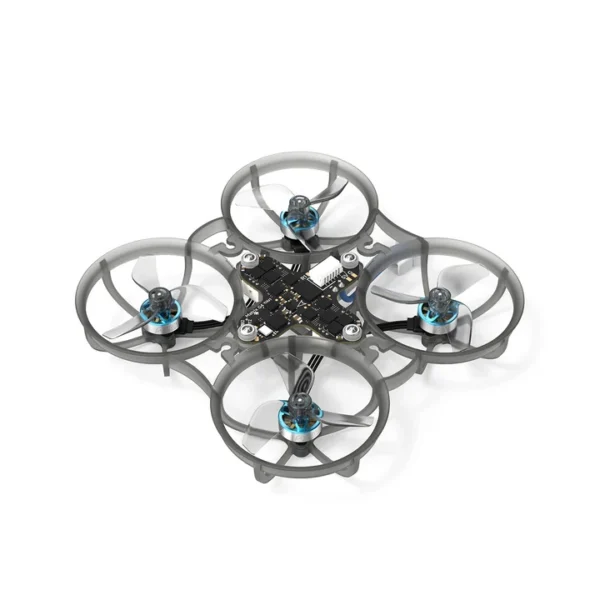

Uuendatud raam ja 35 mm propellerid

BetaFPV Meteor65 Pro II teljevahe on võrreldes eelmise põlvkonnaga suurenenud 66 millimeetrilt 70 millimeetrini. Täiustatud propellerikaitsed ja tugikonstruktsioon aitavad vähendada õhutakistust ning toetavad stabiilset lennutunnetust. Propellerite ümber paiknevad kaitserõngad on praktilised eelkõige piiratud ruumis harjutamisel.

Droon kasutab Gemfan 1409 kolmelabalisi propellereid läbimõõduga 35 mm. Koos uuendatud mootoritega on need mõeldud sujuvaks tõmbejõu juhtimiseks ja täpseteks suunamuutusteks.

0802 Freestyle mootorid sujuvaks juhtimiseks

Jõusüsteemi kuuluvad 0802 Freestyle harjadeta mootorid (2026), mille pöörlemiskiiruse konstant on 22 000 KV. Freestyle-versioon keskendub sujuvale juhtimisele ja heale pöördemomendile ka väiksema gaasiasendi juures. See aitab doseerida tõmbejõudu aeglastes kurvides, kõrguse korrigeerimisel ja kitsamate läbipääsude läbimisel.

Mootorite staatoris kasutatakse 0,10 mm paksuseid lamelle, mis aitavad vähendada magnetilisi kadusid ja soojuse teket. Täiustatud rootorikorpus ning tugevdatud võll toetavad vastupidavust kokkupõrgetel. Mootorite 1,0 mm läbimõõduga võll sobib vastava kinnitusavaga propelleritele, mida tuleb arvestada varupropellerite valimisel.

Matrix 1S 3IN1 HD lennukontroller

BetaFPV Meteor65 Pro II elektroonika keskmes on Matrix 1S 3IN1 HD lennukontroller, mis ühendab lennukontrolleri, mootorite kiirusregulaatorid ja ExpressLRS 2,4 GHz vastuvõtja ühele plaadile. Selline lahendus vähendab eraldi komponentide ja ühendusjuhtmete vajadust.

STM32G473 protsessor töötab sagedusel 168 MHz ning toetab Betaflighti juhtimisfunktsioone ja drooni lennukäitumise seadistamist. Kiirusregulaatorid toetavad 12 A pidevat voolu ja kuni 18 A tippvoolu. Digitaalse videovarustuse toiteks on kontrolleril 5 V / 3 A pingeregulaator.

Mootoripistikud ja SH1.0-6Pin digitaalse videosüsteemi ühenduspesa lihtsustavad ühilduvate komponentide paigaldamist ning hooldamist. 3IN1 HD versioon on mõeldud digitaalse FPV-süsteemi jaoks ega sisalda analoogvideo OSD-kiipi.

ExpressLRS 2,4 GHz juhtimisühendus

Integreeritud jadaliidesega ExpressLRS 2,4 GHz vastuvõtja võimaldab kasutada ühilduvat ELRS-juhtpulti või saatjamoodulit. Vastuvõtja suhtleb lennukontrolleriga CRSF-protokolli kaudu ning selle püsivara saab uuendada lennukontrolleri püsivarast eraldi.

ELRS vastutab drooni juhtimisühenduse eest. FPV-pildi vaatamiseks on lisaks vaja paigaldatud kaamerat, videoedastusmoodulit ja selle videosüsteemiga ühilduvaid FPV-prille.

Canopy II kaamera kate ja vibratsioonisummutus

Komplekti kuuluv Canopy II for O4 Air Unit kaamera kate ühildub DJI O4 ja O4 Wide kaameratega. Nelja vibratsioonisummutiga kinnitus aitab vähendada raamilt kaamerale kanduvat vibratsiooni ning sellest põhjustatud pildilainetust ehk jello-efekti.

Kaamera kaldenurka saab sobiva kaamera paigaldamisel reguleerida vahemikus 15–35°. See võimaldab kohandada vaatesuunda nii rahulikumaks lennuks kui ka kiiremateks manöövriteks. Nelja kruviga kaamerakinnitus aitab hoida valitud asendit, samal ajal kui eemaldatav kate lihtsustab juurdepääsu kaamerale ja kinnitustele.

1S akusüsteem ja kasutuselevõtt

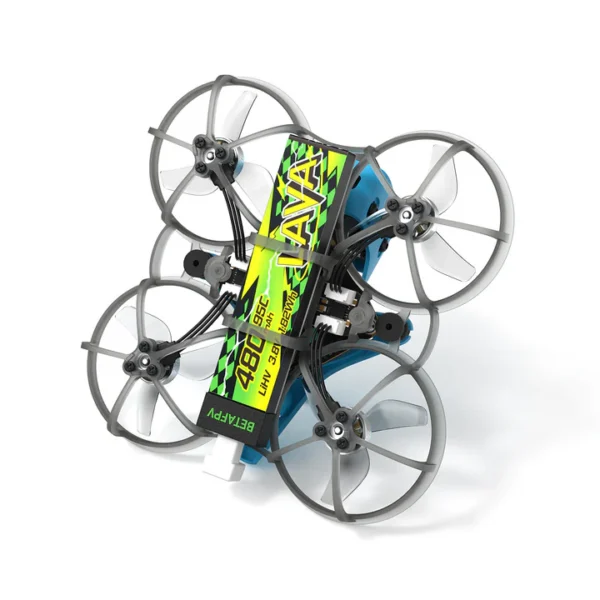

BetaFPV Meteor65 Pro II kasutab BT2.0 akupistikut ning tootja soovitab LAVA II 1S 480 mAh akut. Akupesa mõõtmed on 16,1 × 6,3 mm. Tegelik lennuaeg sõltub paigaldatud videosüsteemist, aku seisukorrast, drooni kogukaalust ja lennustiilist.

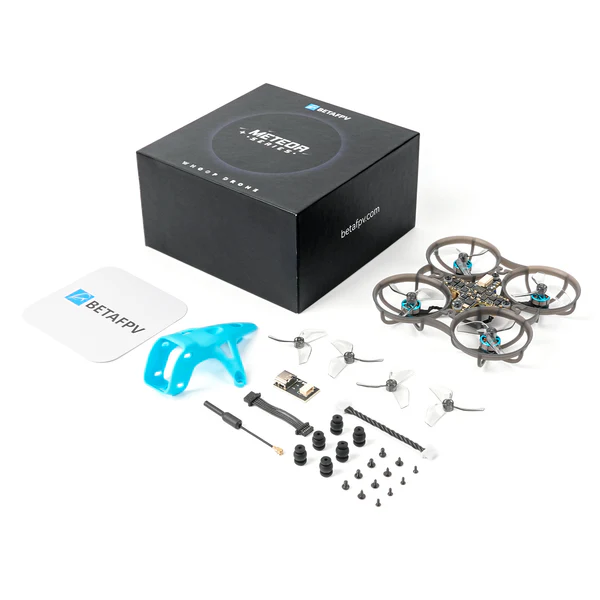

PNP-komplekt sisaldab drooni, Canopy II kaamera katet, varupropellereid, ühenduskaableid, adapterit, 5,8 GHz videoantenni, vibratsioonisummuteid ja paigalduskruvisid. Lennuaku, laadija, juhtpult, FPV-prillid ning kaamera ja videoedastusmoodul tuleb hankida eraldi.

Enne esimest FPV-lendu tuleb videosüsteem paigaldada, ELRS-vastuvõtja juhtpuldiga siduda ning kontrollida juhtkanalite, mootorite ja propellerite korrektset toimimist.
