BetaFPV Meteor75 Pro II – DJI O4 Wide videosüsteemiga võimekas FPV-mikrodroon

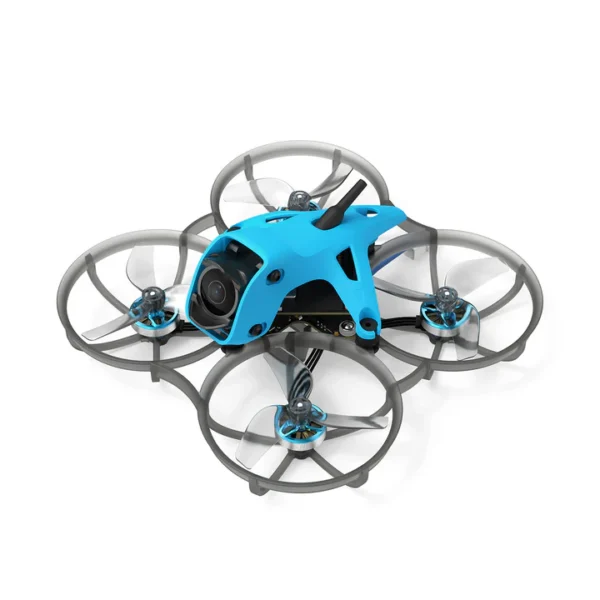

BetaFPV Meteor75 Pro II on 80 mm teljevahega whoop-tüüpi FPV-mikrodroon, mis ühendab DJI O4 Wide digitaalse videosüsteemi, 1102 Freestyle harjadeta mootorid ja ExpressLRS 2,4 GHz juhtimisühenduse. Propellerikaitsetega konstruktsioon sobib siseruumides ja õues lennutamiseks, täpsete lennuliigutuste harjutamiseks ning freestyle-lennuks.

ELRS (with O4 Wide) versioon sisaldab paigaldatud DJI O4 Wide kaamerat ja videoedastusmoodulit. Ühilduvate FPV-prillidega saab jälgida drooni kaamerapilti ning salvestada detailseid lennuvideoid.

DJI O4 Wide – lai vaateväli ja 4K videosalvestus

DJI O4 Wide videosüsteem pakub 159° vaatevälja ja kuni 4K/60 fps videosalvestust. Lai vaatenurk aitab tajuda drooni ümbrust ning jäädvustada dünaamilisi kaadreid, milles on nähtav rohkem ümbritsevat keskkonda.

Digitaalse videoedastuse viivitus võib sobivates tingimustes olla kõigest 20 millisekundit. Väike viivitus toetab kiiret reageerimist kaamerapildi põhjal, mis on oluline kurvide läbimisel, takistuste vältimisel ja kitsamates kohtades manööverdamisel.

Canopy II ja kaamera vibratsioonisummutus

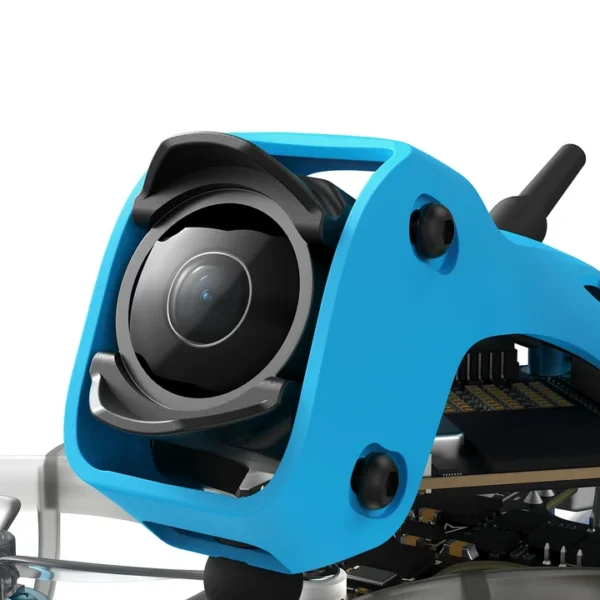

Kaamerat kaitseb Canopy II for O4 Air Unit kate, mille nelja vibratsioonisummutiga kinnitussüsteem aitab vähendada raamilt kaamerale kanduvat vibratsiooni. See vähendab vibratsioonist põhjustatud pildilainetuse ehk jello-efekti tekkimise võimalust ning toetab sujuvama videopildi saavutamist.

Kaamera kaldenurka saab reguleerida vahemikus 15–35°, kohandades vaatesuunda lennustiili järgi. Väiksem nurk sobib rahulikumaks liikumiseks, suurem nurk aitab säilitada ettepoole suunatud vaadet kiiremal lennul, kui droon on rohkem kallutatud.

Nelja kruviga kaamerakinnitus aitab hoida valitud asendit ka manöövrite ajal. Eemaldatav kate lihtsustab kaamerale ja kinnitustele ligipääsu, muutes hooldamise ning vibratsioonisummutite kontrollimise mugavamaks. Parima pilditulemuse saavutamiseks peavad ka mootorid, propellerid ja kinnitused olema heas seisukorras.

1102 Freestyle mootorid ja 45 mm propellerid

BetaFPV Meteor75 Pro II jõusüsteemi kuuluvad 1102 Freestyle harjadeta mootorid (2026), mille pöörlemiskiiruse konstant on 21 000 KV. Koos Gemfan 1811 kolmelabaliste 45 mm propelleritega pakuvad need sujuvat gaasireaktsiooni ja täpselt juhitavat tõmbejõudu.

Mootorite täiustatud mähisekonstruktsioon toetab tõhusamat energiakasutust. Uuendatud rootorikorpus ja tugevdatud võll aitavad paremini taluda harjutamise ajal tekkivaid lööke. Selline jõusüsteem sobib nii sujuvate lennutrajektooride hoidmiseks kui ka korduvateks kiirendusteks ja suunamuutusteks.

Mootori võlli läbimõõt on 1,5 mm. Varupropellerite valimisel tuleb jälgida nii propelleri läbimõõtu kui ka kinnitusava sobivust, et tagada kindel paigaldus ja propellerite vaba pöörlemine.

Kerge ja vastupidav 80 mm raam

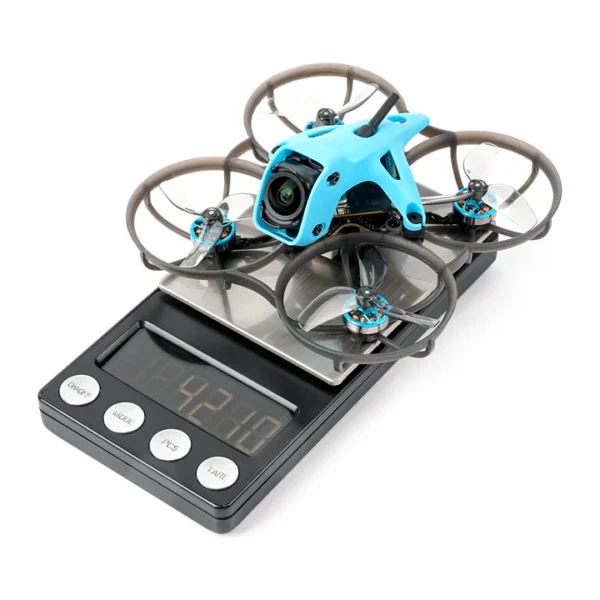

BetaFPV Meteor75 Pro II polüpropüleenist raam kaalub 5,8 grammi ehk ligikaudu 25% vähem kui varasem, 7,73-grammine Meteor75 Pro raam. Väiksem raamimass aitab hoida drooni kogukaalu madalamana, säilitades samal ajal igapäevaseks lennutamiseks vajaliku vastupidavuse.

Tugiribide arvu on vähendatud kuuelt viiele ning propellerikaitsete kumerat kuju on täiustatud õhutakistuse vähendamiseks. Kaitserõngaste läbimõõt on 47 mm ja kõrgus 4,8 mm. Propellereid ümbritsev konstruktsioon on praktiline eelkõige piiratud ruumis harjutamisel.

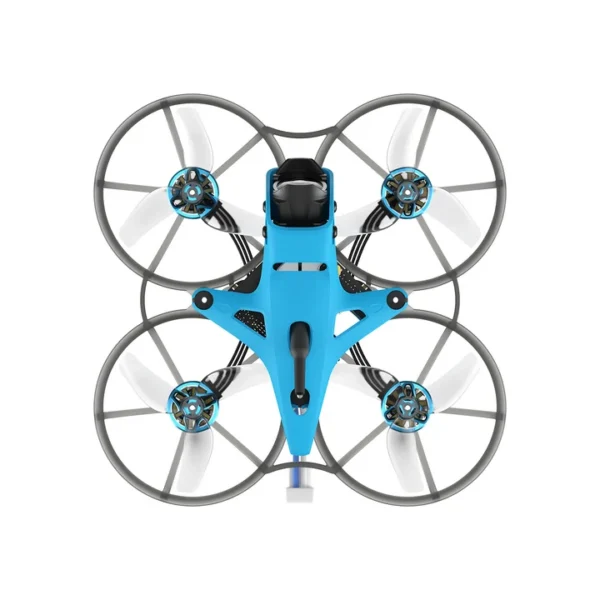

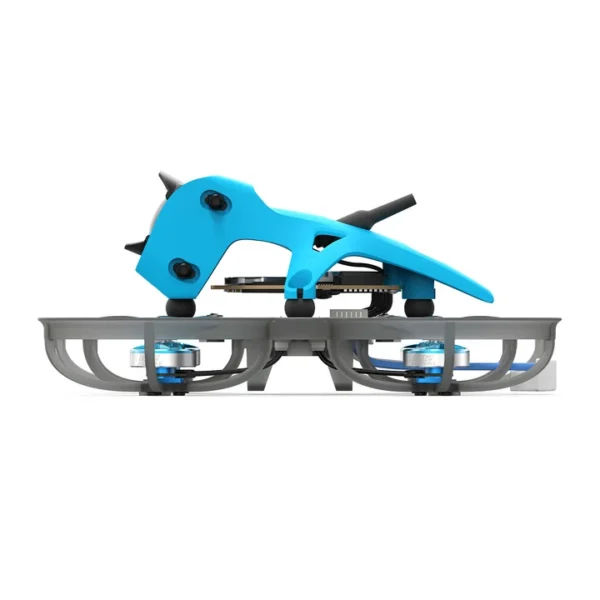

Raami teljevahe on 80 mm ja välismõõtmed 108,5 × 108,5 × 16,2 mm. Kompaktne ehitus muudab drooni mugavalt kaasaskantavaks ning võimaldab harjutada ka väiksematel lennualadel.

Matrix 1S 3IN1 HD lennukontroller

Drooni elektroonika keskmes on Matrix 1S 3IN1 HD lennukontroller, mis ühendab lennukontrolleri, mootorite kiirusregulaatorid ja ExpressLRS-vastuvõtja ühele plaadile. Integreeritud lahendus vähendab eraldi komponentide ja ühendusjuhtmete vajadust.

STM32G473 protsessor töötab sagedusel 168 MHz ning toetab Betaflighti juhtimisfunktsioone ja lennuomaduste seadistamist. Kiirusregulaatorid toetavad 12 A pidevat voolu ja kuni 18 A tippvoolu. Digitaalse videosüsteemi toiteks on kontrolleril 5 V / 3 A pingeregulaator.

Mootoripistikud ja SH1.0-6Pin digitaalse video ühenduspesa lihtsustavad ühilduvate komponentide vahetamist ning hooldamist. Kontrolleri 3IN1 HD versioon on loodud digitaalse FPV-süsteemi jaoks.

ExpressLRS 2,4 GHz juhtimisühendus

Integreeritud ExpressLRS 2,4 GHz vastuvõtja võimaldab juhtida drooni ühilduva ELRS-juhtpuldi või saatjamooduliga. Jadaliidesega vastuvõtja suhtleb lennukontrolleriga CRSF-protokolli kaudu ning selle püsivara saab uuendada lennukontrolleri püsivarast sõltumatult.

ELRS edastab juhtimiskäsud, DJI O4 Wide aga kaamerapildi. Kasutuselevõtuks tuleb siduda droon sobiva ELRS-juhtpuldiga ning ühendada videosüsteem ühilduvate DJI FPV-prillidega. Betaflighti seadistused võimaldavad kohandada juhtimisreaktsiooni piloodi kogemuse ja eelistatud lennustiili järgi.

1S akusüsteem ja kuni kuueminutiline lennuaeg

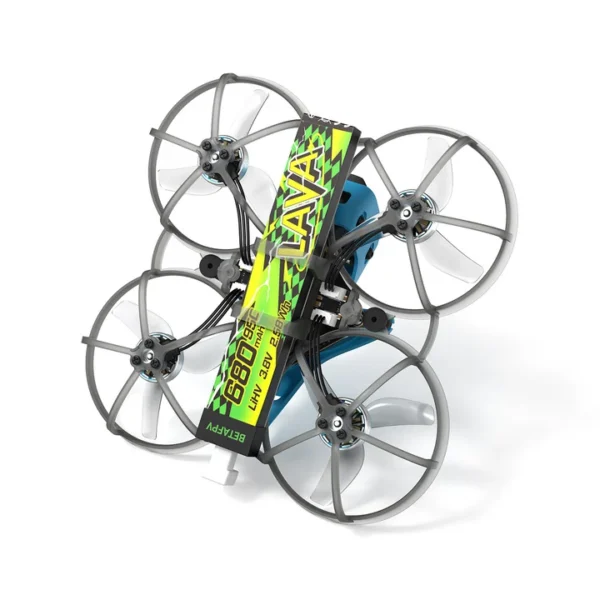

Tootja mõõtmise järgi pakub BetaFPV Meteor75 Pro II LAVA II 1S 580 mAh akuga ligikaudu viieminutilist ning 680 mAh akuga kuni kuueminutilist lennuaega. Tegelik tulemus sõltub lennustiilist, aku seisukorrast ja kasutustingimustest.

Droon kasutab BT2.0 akupistikut ning akupesa mõõtmed on 16,1 × 6,3 mm. Tootja soovitatud akude hulka kuuluvad LAVA II 1S 480, 580 ja 680 mAh mudelid. Suurema mahutavusega aku võimaldab pikemaid lennuseansse, kuid lisab ka kaalu ja mõjutab drooni lennutunnetust.

Komplekti sisu ja kasutuselevõtt

Komplekt sisaldab DJI O4 Wide videosüsteemiga drooni, nelja Gemfan 1811 varupropellerit, kahte vibratsioonisummutit, USB-C–SH1.0 adapterit, ühenduskaablit, kruvisid ja DJI O4 kasutusjuhendit. Lennuaku, laadija, ELRS-juhtpult ning ühilduvad FPV-prillid tuleb hankida eraldi.

Enne esimest lendu tuleb kontrollida juhtkanalite toimimist, propellerite paigaldust, kaamera kinnitust ja videosüsteemi ühendust. Korrektselt seadistatud BetaFPV Meteor75 Pro II võimaldab harjutada nii sujuvat FPV-lendu kui ka tehnilisemaid manöövreid.
